1、產品型號：

TP-8000D產品規格：10000*6000*4000
2、外形尺寸：10000*6000*4000（mm）重量：3000（Kg）

產品用途：汽車、客車、微客、電動汽車

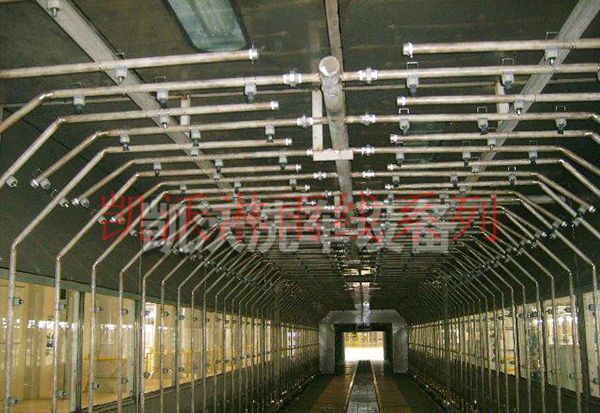

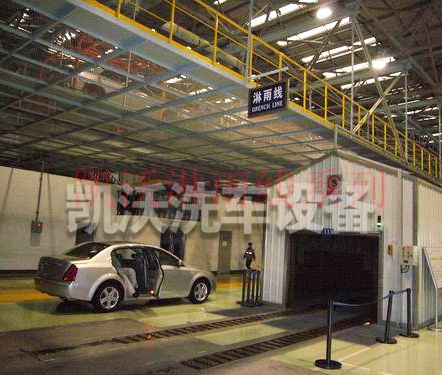

汽車天窗淋雨試驗線系統主要有噴淋系統、控制室、控制臺、過濾池、清水池，以及噴淋系統、污水處理系統、自動補水系統、安全保護裝置等組成。噴淋系統：由負壓貯水罐、水泵、閘閥、電磁閥、主管路、分支管路、可調角度的不銹鋼噴嘴等組成。

試驗間內固定支架選用不銹鋼材料。

1.淋雨室總尺寸要求：L12000mm*W4300mm*H4200mm；

2.噴咀面積：L9000mm*W3800mm*H3600mm（長度方向分為兩段每段長度為4．5米，每段單觸控制）滿足試驗樣品 大尺寸為L4500mm*W2500(含后視鏡2800mm)*H3100mm；淋雨強度：2~7mm/min可調；淋雨時間：1分鐘~24小時內可調淋雨角度：噴頭出水處柱呈35°~40°圓錐角，車頂噴頭軸線車頂?shù)钠矫娉?5°~90°夾角，側面以及以后噴頭水柱軸線與車體呈45°夾角；

3.噴嘴噴孔直徑：1.0 mm；

4.噴嘴壓力：200～400KPa可調：

5.噴嘴布置：均習布置，問距為500mmｘ500mm：噴嘴和車體的外表面距離符合設計標準要求；

6.整個淋雨間要求實現樣品頂端、兩側、用3個噴淋面，兩個側面和端 下排噴頭離地面高度0.6米。

7.噴嘴噴射壓力:200kPa-400 kPa可調

8.壓力表：在水泵的出口處安裝壓力表，壓力表：0-0.6 MPa。

9.轉子流量計：在水泵的出口調流閥后安裝流量計，流量：0-25m3/h

10.主管：全部噴淋管道材料采用不銹鋼管；水泵吸水管內徑80mm，水泵供水主管徑頂部采用內徑80mm、兩側供水從水泵出口至流量計底部主管徑采用內徑80mm。頂部供水從水泵出口至流量計底部主管徑采用內徑80mm。

11.分支管：采用不銹鋼管做噴淋分支，管徑32mm。

12.噴嘴：

1）采用不銹鋼噴嘴，采用螺紋連接，可方便拆卸、清洗。噴射狀態為實心圓錐型，錐角為40度。噴水角度，頂部噴嘴與水平面垂直，噴嘴設計符合國家標準。噴嘴以方格陣列，噴淋面積內無空白區域。噴嘴可根據噴射角度作適當調整。根據設計依據在淋雨房內布置3面噴水嘴，噴嘴橫向及縱間距為500mm,總計360只噴水嘴，頂部120個噴水嘴，左側面120個噴水嘴，右側面120個噴水嘴。

2）車頂500mm,兩側距離為500mm。

3）頂部噴嘴的軸線與水平面垂直，側面噴嘴的軸線與車輛縱向對稱面垂直。
